数控火花机编程的刀具补偿
- 作者：和兴火花机
- 点击数：584
- Tag:
◆刀具半径补偿
在零件轮廓铣削加工时，由于刀具半径尺寸影响，刀具的中心轨迹与零件轮廓往往不一致。为了避免计算刀具中心轨迹、直接按零件图样上的轮廓尺寸编程，可使用数控系统提供的刀具半径补偿功能。
指令：G41/G42、G40

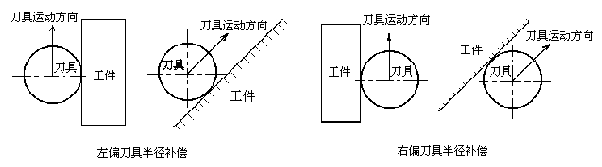

G41是左偏刀具半径补偿：指沿着刀具运动方向向前看（假设工件不动），刀具位于零件左侧的刀具半径补偿；G42是右偏刀具半径补偿：指沿着刀具运动方向向前看（假设工件不动），刀具位于零件右侧的刀具半径补偿；G40是刀具半径补偿撤销，如图所示*。
程序格式： G00/G01 G41/G42 X Y Z H（D）
┇
G00/G01 G40 X Y Z
程序格式：
上段中：X、Y、Z——指建立刀具补偿直线段的终点坐标值；
H（D）——指刀具偏置代号的地址字，后面一般用两位数字表示代号；H（D）代码中存放刀具半径值作为偏置量，用于数控系统计算刀具中心的运动轨迹，偏置量可用CRT/MDI方式输入。
刀具补偿过程的运动轨迹分为3个组成部分：
①形成刀具补偿的建立补偿程序段；
②零件轮廓切削程序段；
③补偿撤销程序段。
数控系统一启动，总是处在补偿撤销状态，这时刀具的偏移向量为0，刀具中心轨迹与编程路线一致。
-
