数控电火花机床的组成部分及其作用
- 作者：和兴火花机
- 点击数：1422
- Tag:

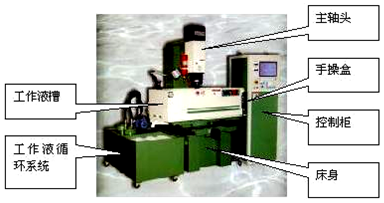

在数控电火花机床中最为常用的是电火花穿孔、成形加工机床。它包括机床的主体、脉冲电源、伺服进给系统、工作液循环系统及机床附件等组成，如图所示。
（1）机床的主体
主机由床身、主轴、工作台及润滑系统组成。主要用于支承工具和工件电极，保证它们之间的放电间隙，并实现加工过程中稳定的进给运动。
床身和立柱是机床的主体部分，它可以确保工作台与工具电极、工件电极的相对位置，且它的精度高低将直接影响加工质量。一般床身为刚性比较好的箱体结构，立柱则牢牢地固定在床身的结合面上，在立柱的前端面上安装主轴箱。整个机床呈C形结构。
是机床的一个关键部件，它直接影响加工的工艺指标。主轴的结构由进给机构、导向机构、辅助机构组成。一般主轴的进给机构可采用步进电机、直流电机或交流伺服电机作为进给驱动，通过圆弧同步齿形带减速及滚动丝杠副传动，驱动主轴做上下的进给运动。主轴移动位置的显示一般用装在主轴上的百分表指示，或用数显表显示。主轴箱整体固定在立柱上，使主轴的精度保持性较好，而且拆装也比较方便。
主要是用于润滑机床的导轨、滚动丝杠副等移动部件。这些部件的润滑可采用手动或自动方式。手动方式是利用手动注油器，拉动注油器的拉杆，将润滑油压出注油缸对机床进行注油润滑。自动方式是选用自动注油器，每间隔一定时间注油一次。
-
