数控电火花机床的结构形式
- 作者：和兴火花机
- 点击数：776
- Tag:
（1）立柱式（C形结构）

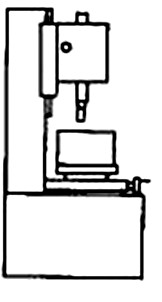

它是大部分数控电火花机床采用的结构形式，如图所示。在床身机座上安装了立柱和工作台，床身一般为铸件，对于小型机床，床身内安装工作液箱，大型机床则将工作液箱放置在床身外。立柱上安装了主轴头，工作台下安装了X、Y轴，工作台上安装油槽，油槽安装有活动门，门上嵌有密封条。此类机床的刚性比较好，导轨承载均匀，容易制造和装配。
（2）龙门式（3）滑枕式
（4）悬臂式
（5）台式结构
这种机床结构比较简单，床身和立柱可连成一体，机床的刚性较好，结构比较紧凑。电火花高速小孔机为此结构形式，如图所示。
（2）龙门式
这种结构的立柱做成龙门样式，如图所示。该结构将主轴安装在X、Y两个导轨上，工作液槽采用升降式结构。它的最大特点是机床的刚性特别好，可做成大型电火花机床。
这种结构形式类似于牛头刨床，如图11.3所示。该结构将主轴安装在X、Y两个滑枕上，工作液槽采用升降式结构。机床工作时，工作台不动。此类机床结构比较简单，容易制造，适合于大、中型的电火花机床，它的不足之处是机床刚度会受主轴行程的影响。
这种结构形式类似于摇臂钻床，如图所示。主轴安装于悬臂上，可在悬臂上移动，上下升降比较方便。它的好处是电极装夹和校准比较容易，机床结构简单，一般应用于精度要求不太高的电火花机床上。
除了以上的几种结构形式外，近年来，还研制出了小型便于携带的或移动式的电火花加工机床，如图所示。
-
