火花机加工中心程序编制的基础
- 作者：和兴火花机
- 点击数：459
- Tag:
加工中心是将数控铣床、数控镗床、数控钻床的功能组合起来，并装有刀库和自动换刀装置的数控镗铣床。

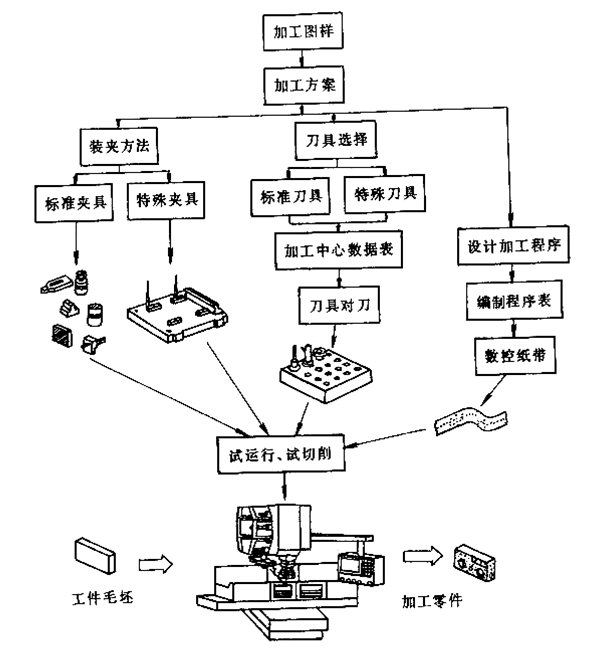

加工中心的加工步骤如图所示*，由图可见加工中心加工零件是完全按照指令进行的，程序是决定加工质量的重要因素。但程序的编制只是加工准备的一部分，还需要根据所使用机床的功能、零件结构特点、加工零件的材料、装夹方法、刀具及切削用量等因素，作出周密的加工方案，才能保证安全可靠地加工出合格的零件。
1.加工中心的主要功能
加工中心具有铣削、镗削、钻削、攻螺纹、曲线、曲面等多工序加工的功能。加工中心配有刀库，在加工过程中可以手动换刀也可以由程序控制来选用和更换刀具。加工中心与其他数控机床相比结构复杂，控制系统功能较全。一般能控制3~6个坐标轴，2~4个联动轴。现在一些功能先进的加工中心能控制多达十几个甚至几十个坐标轴，联动轴也多达7、8个。控制轴与联动轴的多少直接影响到加工零件的精度与复杂程度。
加工中心具有直线插补、圆弧插补功能，还具有固定循环、刀具半径自动补偿、刀具长度自动补偿、自动对刀、刀具寿命管理、故障诊断、加工轨迹显示、人机对话等动能。
加工中心从外观上看可分为立式、卧式、复合和龙门4种。
立式加工中心主轴是垂直布置于工作台，主要用于Z轴方向尺寸相对较小的零件加工，如加工板材类、壳体类、模具类零件。
卧式加工中心的主轴是水平于工作台，它的工作台大多为可分度的回转台或由伺服电机控制的数控回转台，在一次装夹中能进行多个加工面的加工，如果转台为数控回转台，还可以进行坐标轴联动实现螺旋线加工。卧式加工中心主要适用于加工箱体类零件。
复合加工中心主要是指在一台加工中心上有立、卧两个主轴或主轴可进行90°改变角度，即可进行立式和卧式的转换。复合加工中心主要适用于复杂外观、复杂曲线、曲面的小型工件的加工，如加工螺旋桨叶片及各种复杂模具。
龙门加工中心，是指在数控龙门铣床基础上加装刀库和自动换刀装置，以实现自动刀具交换，达到比数控龙门铣床更广泛的应用范围。
2.加工中心的工艺及工艺装备

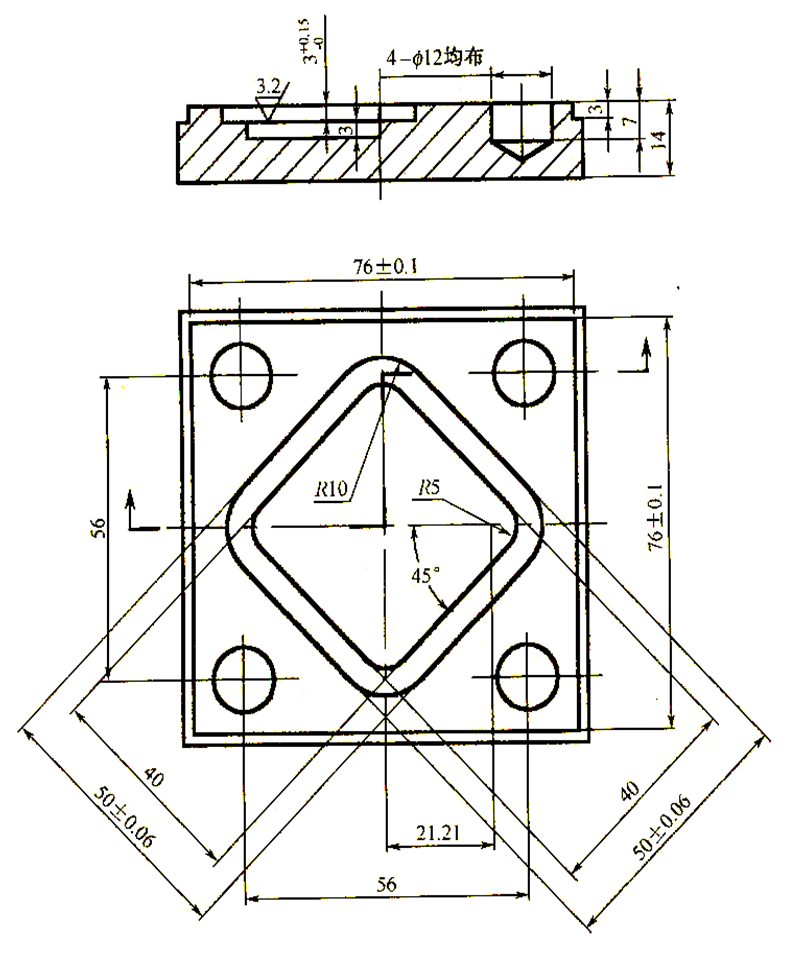

在加工中心上加工的零件，首先要进行数控加工的工艺分析，提出加工该零件的工艺过程，确定在加工中心上的加工内容，然后绘制每道工序的工序图，如图所示，在工序图上应标明加工部位、精度、表面粗糙度及定位夹紧等要求。对简单零件，可以直接在零件图上注明。完成工序图后，就可编制工艺卡片如表所示，明确夹具的类型及要求。
-
