数控机床标准坐标系及运动方向
- 作者：和兴火花机
- 点击数：280
- Tag:
为了保证数控机床的正确运动，避免工作时的不一致性，我国根据ISO841国际标准制定的JB3051—82数控标准，统一规定了数控机床坐标轴的代码及其运动的正、负方向，这给数控系统和机床的设计、使用和维修带来了极大的方便。
（1）规定原则
◆右手直角坐标系

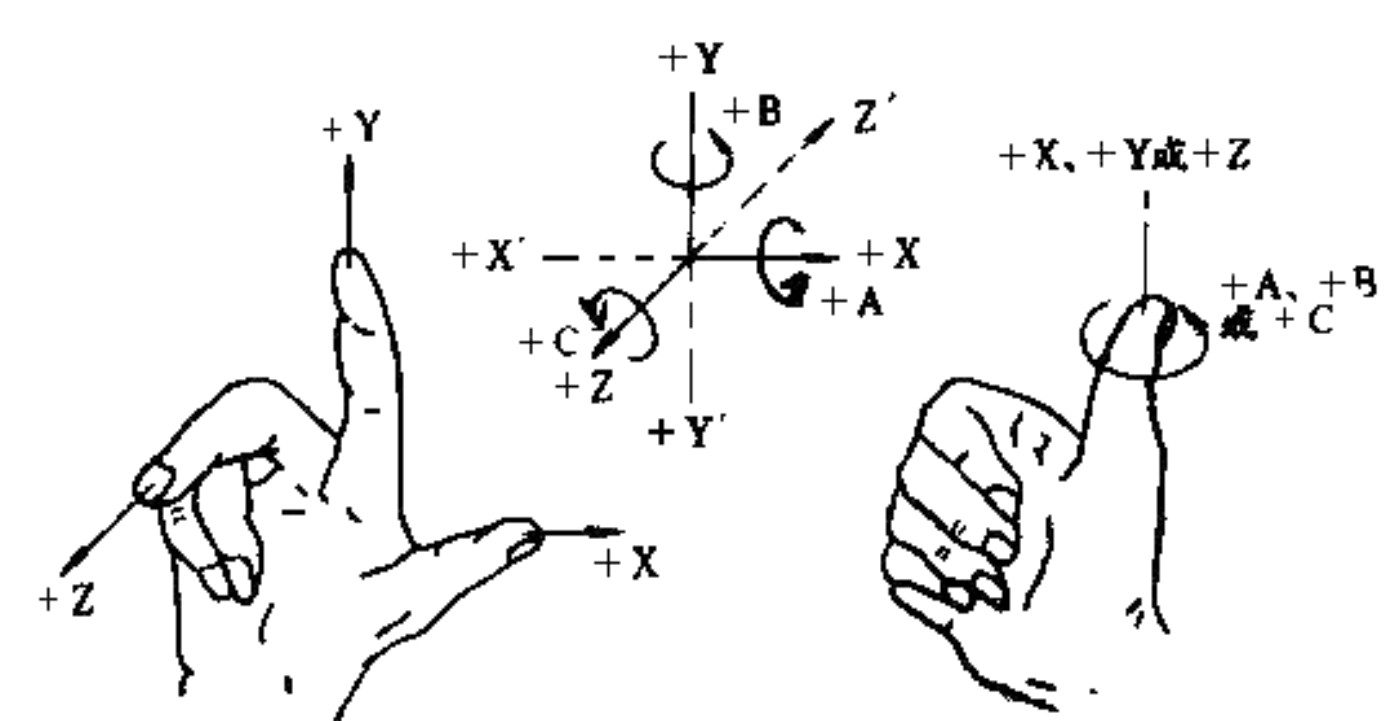

标准的坐标系为右手直角坐标系，如图2.1所示。*它规定了X、Y、Z三坐标轴的关系：用右手的拇指、食指和中指分别代表X、Y、Z三轴，3个手指互相垂直，所指方向分别为X、Y、Z轴的正方向。围绕X、Y、Z各轴的回转运动分别用A、B、C表示，其正向用右手螺旋定则确定。与+X、+Y、+Z、……，+C相反的方向用带“'”的+X'、+Y'、+Z'、……，+C'表示。
◆刀具运动坐标系与工件运动坐标系
数控机床的坐标系是机床运动部件进给运动的坐标系。由于进给运动可以是刀具相对工件的运动（车床），也可以是工件相对刀具的运动（铣床）。
所以统一规定：用字母不带“‘”的坐标表示刀具相对“静止”工件而运动的刀具运动坐标；带“’”的坐标表示工件相对“静止”刀具而运动的工件运动坐标。
是使刀具与工件之间距离增大的方向。
-
