数控火花机坐标轴确定的方法及步骤
- 作者：和兴火花机
- 点击数：1640
- Tag:
◆Z轴

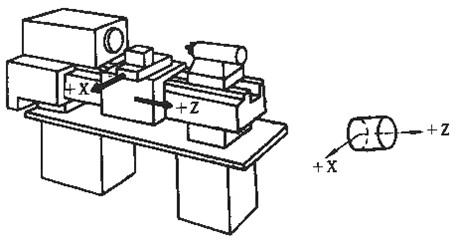

一般取产生切削力的主轴轴线为Z轴，刀具远离工件方向为正向，图所示为车床坐标轴，图2.3所示为铣床坐标轴。
a)立式 b)卧式
◆X轴
一般位于平行工件装卡面的水平面内。对工件作回转切削运动的机床（车床、磨床），在水平面内取垂直工件回转轴线（Z轴）的方向为X轴，刀具远离工件方向为正向，如图2.2所示。*

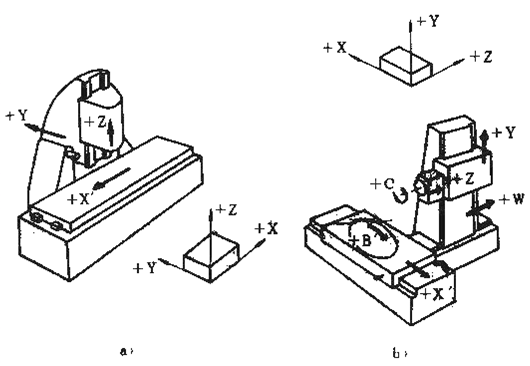

对刀具作回转切削运动的机床（铣床、镗床），当Z轴竖直（立式）时，人面对主轴，向右为正X方向，如图2.3a所示；当Z轴水平（卧式）时，则向左为正X方向，如图2.3b所示。*
Y轴
根据已确定的X、Z轴，按右手直角坐标系确定。
◆A、B、C轴
此三轴为回转进给运动坐标。根据已确定的X、Y、Z轴，用右手螺旋法则来确定。
若机床除有X、Y、Z（第一组）主要直线运动外，还有平行于它们的坐标运动，则分别命名为U、V、W。
-
