数控火花机编程的程序格式
- 作者：和兴火花机
- 点击数：962
- Tag:
（1）程序组成
一个完整的数控加工程序由程序名（号）、程序内容和程序结束指令3部分组成。例如：
上述例子表示一个完整的加工程序，由11个程序段组成。程序号位于程序主体之前，是程序的开始部分，一般独占一行。程序号一般由规定的字母O打头，后面紧跟若干位数字组成。常用2位或4位两种，前零可省略。
程序内容是程序的核心，它由若干个程序段组成。在书写时，一个程序段一般占一行。程序段是数控加工程序中的一句，用来指令机床执行某一个动作或一组动作。每个程序段由若干个程序字组成。
程序字简称字，字则由地址字（字母）和数值字（数字及符号）组成。如上述程序的第一个程序段，由8个字组成，其中N、G、X、Y、Z、T、S、M为地址字符，后面跟相应的数值字。
字的功能类别由它的地址决定。根据功能的不同，程序字可分为顺序号字、准备功能字符、辅助功能字、尺寸字、进给功能字、主轴转速功能字和刀具功能字。

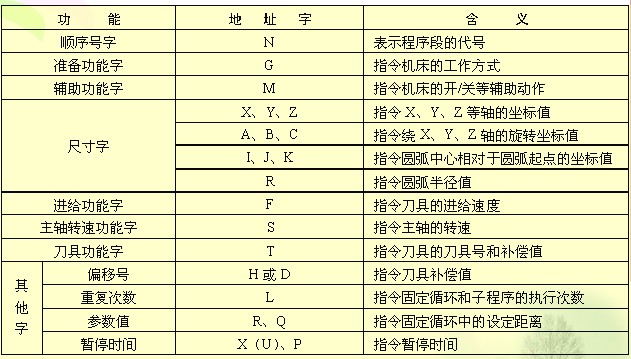

常用程序字的含义如下表所示。
程序结束指令位于程序内容的后面，用M02（程序结束）或M30（纸带结束，光标返回）。
在使用中，用M02结束程序时，自动运行结束后光标停在程序结束处；而用M30来结束程序时，自动运行结束后光标和屏幕显示能自动返回到程序开头处，一按启动按钮就可以再一次运行程序。
-
